ロードバイクのダボ穴は、現代のサイクリングにおいて単なるボトル取り付け点を超えた重要な技術要素として進化しています。2024-2025年の技術革新により、エアロダイナミクス統合と軽量化の両立を追求する新時代に突入し、従来の汎用設計から専用統合システムへの移行が加速しています。この変革は、競技性能の向上と実用性の拡張を同時に実現し、ロードバイクの可能性を大幅に拡張しています。初心者からベテランまで、ダボ穴とネジに関する正しい知識を身につけることで、より安全で快適なサイクリングライフを送ることができるでしょう。本記事では、基本的な構造から最新技術、実践的なメンテナンス方法まで、ロードバイクのダボ穴とネジについて包括的に解説していきます。

ロードバイクのダボ穴とは何?基本構造とネジ規格を初心者向けに解説

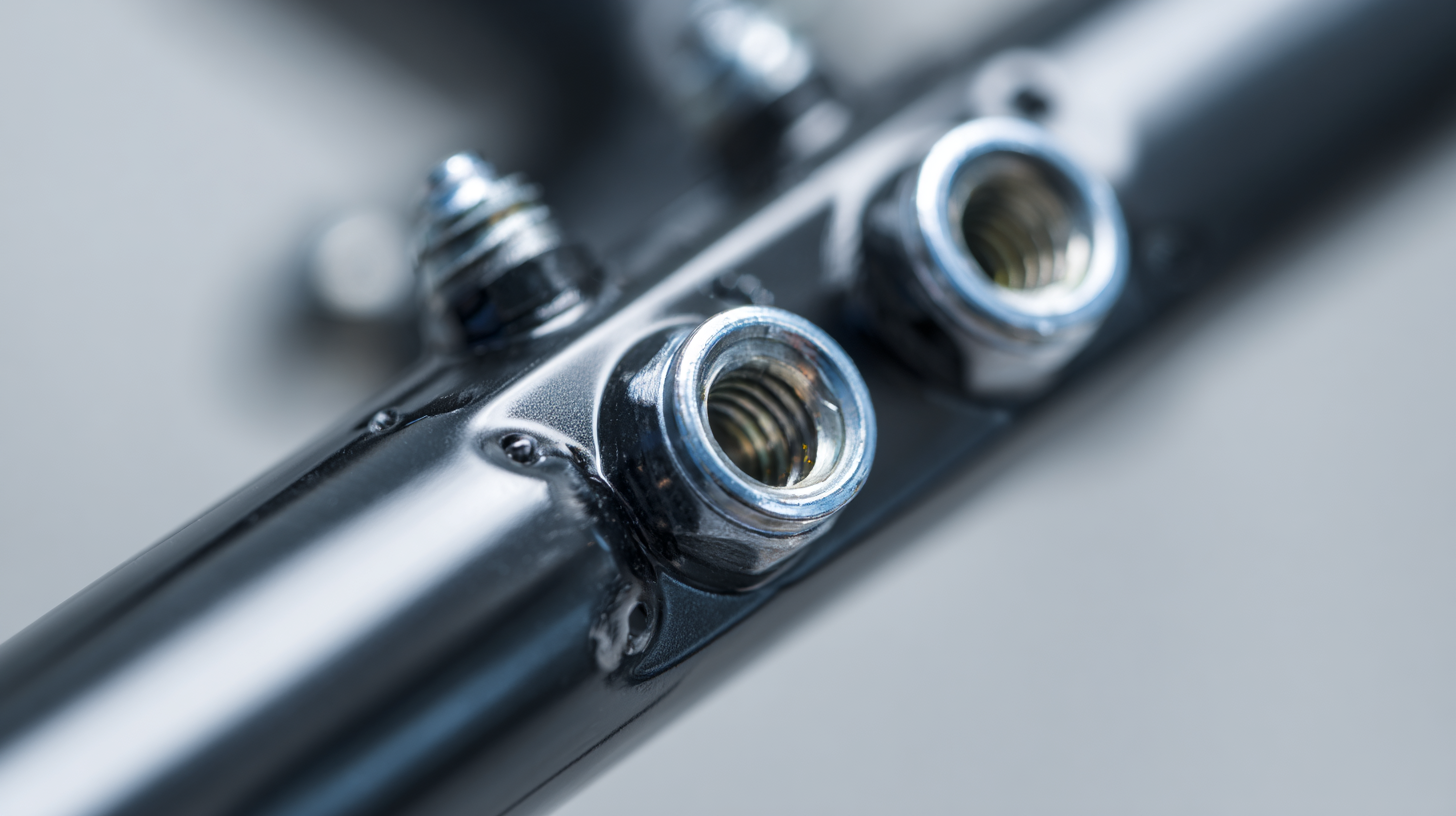

ダボ穴(ボトルケージボス)は、自転車フレームに標準化されたアクセサリー取り付けのためのネジ穴付きマウントポイントです。英語圏では「bottle cage boss」または「braze-on」と呼ばれ、ボトルケージをはじめとする様々なアクセサリーを確実に固定するための重要な構造部品となっています。
基本的な役割として、ボトルケージの確実な固定、各種アクセサリー類の取り付け点提供、フレーム荷重の適切な分散、そして標準化されたインターフェースの提供があります。これらの機能により、ライダーは安心してボトルやツール類を携行できるのです。
技術的構造は、フレーム材質に応じて最適化されています。カーボンフレームではリベットナット(リブナット)システムが標準となっており、アルミまたはスチール製インサートをエポキシ接着と併用して固定します。この方法により、軽量性を保ちながら十分な強度を確保しています。
アルミフレームでは溶接ボスまたはリベットナットを採用し、ガルバニック腐食防止のためスチール製リベットナットを使用します。スチールフレームは溶接ボスによる一体構造で最高強度を実現し、チタンフレームでは溶接ボスまたは高品質リベットナットで軽量高強度を両立しています。
ネジ規格については、業界標準としてM5 × 0.8(ISO 262メートルねじ規格準拠)が確立されています。直径5mm、ピッチ0.8mmの並目ねじで、JIS B 1001(メートルねじ)とISO 261/262国際標準に適合します。この規格選択は引張強度と重量のバランスが最適であることが理由となっています。
他の規格との比較では、M4は軽量化目的で稀に使用されますが強度不足が懸念され、M6は重量物用途でMTBの一部に採用されるもののロードバイクでは過剰仕様となります。細目ねじ(M5 × 0.5)は自転車用途では使用されず、0.8mmピッチが業界統一規格として定着しています。
ダボ穴のネジが緩む・壊れた時の対処法と正しいメンテナンス方法
ダボ穴のネジトラブルは、適切な知識があれば多くの場合自分で対処可能です。最も重要なのは予防メンテナンスで、定期的な点検と適切な締付けトルクの管理が不可欠です。
ネジが緩んでしまった場合の対処法として、まず緩みの程度を確認します。軽度の緩みであれば、適切なトルクで再締付けを行います。締付トルクは材質別に最適化されており、カーボンフレームでは2-3 Nm、アルミフレームでは3-5 Nm、スチール・チタンフレームでは4-5 Nmが推奨値となります。必ずトルクレンチを使用し、潤滑剤(グリス)の使用も必須です。
ネジ山が損傷した場合の修理技術では、軽度損傷にはタップによる再切削、チェイサーによる形状修正が可能です。より深刻な損傷にはヘリサート挿入による修復が効果的で、元のネジ山より強度が高い修復を実現できます。専用キットによるドリル拡大、オーバーサイズねじ山切削、専用工具でのヘリサート挿入、タング除去の工程で完了します。
正しいメンテナンス方法では、清掃が基本となります。歯ブラシや専用ブラシによるダボ穴内清掃、自転車専用脱脂剤の使用、高圧洗浄回避、完全乾燥の徹底が重要です。潤滑では、ウェットルブ(雨天・泥濘条件)とドライルブ(乾燥・埃っぽい環境)の使い分け、適切なグリース塗布、過度な潤滑回避が求められます。
定期点検では、月1回の詳細点検実施、ネジの緩み確認、腐食・摩耗の確認、異音の有無をチェックします。使用後のケアとして、清掃・乾燥・保護スプレー使用を徹底することで、長期間にわたって安全で快適な使用が可能になります。
2025年最新!エアロダイナミクス重視のダボ穴技術とボトルケージ選び
2025年の技術革新において、エアロダイナミクス性能の向上は最重要課題となっています。従来の汎用ケージから専用設計への移行が加速し、フレームとボトルケージの一体設計が主流となっています。
風洞実験データによると、40km/h走行時の空のボトルケージは満水ボトル装着時より空力性能が悪化することが判明しています。この発見により、エアロ性能を重視する設計思想が大きく変化しました。ダウンチューブ装着が最も空力ペナルティが大きく、シートチューブ装着が有利であることも明らかになっています。
2024年のGiant Propel Advanced SLでは画期的な統合エアロボトルケージシステムを導入し、「truncated ellipse airfoil」形状のチューブと専用設計のエアロケージで6.21ワットの空力性能向上を実現しています。この改善効果は40km走行で27秒の短縮に相当し、競技レベルでは大きなアドバンテージとなります。
Trek 2024年モデルのMadone SLR 9 AXS Gen 8では、RSL Aero Bottles and Cagesを標準装備し、秘密収納機能付きダウンチューブ(trap-door)とサイドローディングケージを統合しています。SpecializedはS-Works Rib Cage IIで約25gの軽量化を実現し、エアロダイナミクスを考慮したフレームラインに沿うプロファイル設計を採用しています。
BMCのTeammachine SLR01では統合ボトルケージシステム(Integrated Bottle Cage)を導入し、ダウンチューブ内部収納とボトルケージを一体化し、着脱可能な防水ポーチ付きで実用性も向上させています。
ボトルケージ選びでは、Elite、Tacx、Arundel等のメーカーが27g以下の超軽量カーボン製ケージを開発し、サイド挿入対応や広口設計で利便性を向上させています。ヨー角特性では-10°から+10°の範囲での最適化設計により、横風条件下での安定性向上と実走行条件を考慮した設計アプローチが確立されています。
ダボ穴を活用したカスタマイズ術:ボトルケージ以外の便利な使い方
ダボ穴の活用方法は大幅に多様化しており、ボトルケージを超えた様々な用途に展開されています。Wolf Tooth B-RADシステムは革新的な拡張システムで、B-RAD 2/3/4による2〜4スロット、54-118mm調整可能な設計で、1つのマウントで2本のボトル装着やダブルボトルアダプターによる大幅な積載能力向上を実現しています。
価格帯もB-RAD 2が約3,000円、B-RAD 3が約4,500円と実用的な範囲に設定されており、Wolf Tooth Components B-RADシステムは27g-75gの範囲で2/3/4スロット構成を提供し、最大荷重1,700g/ベースの実用性を実現しています。King CageのUniversal Support CageやMany Thing Cageは汎用性を重視し、TopealのAlt-Positionは単一位置調整で10ポンドの調整幅を提供しています。
フェンダー取り付けでは、Tacx Mudguard for roadのワンタッチ着脱システムやTOPEAKのDeFender iGlowのような多径対応システム(25.4-31.6mm)が開発されています。BBBやDIXNAは3,740-4,989円の価格帯でフルフェンダーシステムを提供し、雨天時のライディングを快適にします。
バイクパッキング構成では、基本セットとしてボトルケージ×2(シート・ダウンチューブ)、フロントフォークケージ(Wolf Tooth B-RAD 3使用)、トップチューブバッグ、ツールボトルの組み合わせが標準的です。重装備構成ではB-RAD 4システムでダブルボトル、フォーク両サイドケージ、リアキャリア+パニアバッグ、フェンダー装着の総合システムが可能となっています。
ツール類の収納では、専用ツールボトルの活用、チェーンオイルやパンク修理キットの携行、緊急時用品の収納など、安全で効率的なライディングをサポートする多彩な活用法が開発されています。
プロが教える正しいネジの締付けトルクと安全な取り付け手順
正しい締付けトルクの管理は、安全性と部品の長寿命化に直結する重要な技術です。適切な張力確保によるプリロード発生、振動・負荷による緩み防止、過度な締付けによる部品損傷回避が締付けトルクの重要性となります。
材質別の推奨締付けトルクは、カーボンフレームでは2-3 Nm、アルミフレームでは3-5 Nm、スチール・チタンフレームでは4-5 Nmが基準値となります。他の主要部品では、ステムボルト5-8 Nm、シートクランプ5-7 Nm、ブレーキキャリパー6-8 Nm、ペダル35-40 Nm、クランクボルト30-50 Nmが推奨されています。
使用するネジの材質と特性では、ステンレス鋼(SUS304/316)が最も一般的で、優秀な耐食性と良好な強度(引張強度570-620 MPa)を提供します。アルミニウム合金(6061-T6)は軽量(密度2.7g/cm³)ですが構造用途では非推奨で装飾用途に限定されます。チタン合金(Ti-6Al-4V)は超軽量(密度4.4g/cm³)と高強度(引張強度950 MPa)を両立しますが高価でかじり付きに注意が必要です。
安全な取り付け手順では、まず清掃と点検を行い、ネジ山とダボ穴の状態を確認します。適切な潤滑剤(グリス)を塗布し、手締めで仮組みを行います。トルクレンチを使用して段階的に締付けを行い、最終的に規定トルクに調整します。取り付け後は動作確認と定期点検を実施します。
ISO 4210規格(サドル高635mm以上の自転車安全要求事項)が安全基準となり、9部構成でフレーム・フォーク強度試験、ブレーキ性能試験、ホイール・リム試験、ペダル・駆動系試験を包括しています。CE認証はEU市場向けで技術文書、適合宣言書、取扱説明書が必要となります。
